PWM Blink- / Blitzmodul / Blinkelektronik f. LEDs / DC 3-24V / 13 Funktionen
Eigenschaften:
- Eingangsspannung: DC 3-24V ( mit Gleichrichter auch für Wechselstrom ), maximale Leistung 30w
- einstellbare Helligkeit, einstellbare Geschwindigkeit, einstellbare Blink-/ Blitzfrequenz ( 3 Modi )
- Modus und Geschwindigkeit mit Speicherfunktion ( nach dem Ausschalten wird die letzte Einstellung gespeichert )
- kurzes Drücken ändert den Modus, langes Drücken ändert die Geschwindigkeit
Standby-Stromverbrauch: weniger als 0,01 mA, auch geeignet für langfristige Batteriestromversorgung
für die Verwendung des Moduls sind Grundkenntnisse der Elektronik ( LED-Technik ) angeraten:
Die Eingangsspannung muss der Ausgangsspannung entsprechen. Daher muss bei z.B. 12V-Betrieb in die Zuleitung ein Vorwiderstand entsprechend der Anzahl der angeschlossenen LEDs ( Reihen- oder Serienschaltung ) integriert werden: ca. 1 KOhm ( je nach gewünschter Helligkeit der LED ) bei z.B. 14 Volt Betriebsspannung. Keine Widerstände direkt in der Zuleitung zu den LEDs verwenden !!
Modi Beschreibung
(Schalter kurz drücken für Moduswechsel )
Modus 1: langes Leuchten ( Taste lange drücken, um Helligkeit anzupassen )
Modus 2: pulsierendes Licht ( lange drücken zur Geschwindigkeitsanpassung )
Modus 3: blinkendes Licht ( lange drücken zur Anpassung der Blinkgeschwindigkeit )
Modus 4: Stroboskop
Modus 5: Blinken ( alle 250 ms )
Modus 6: Blinken ( alle 0,5 S )
Modus 7: Blinken ( 1x pro S )
Modus 8: Blinken ( alle 2 S )
Modus 9: Blinken ( 3x pro S, 1 S aus )
Modus 10: Blinken ( 20x pro S / 1 S aus )
Modus 11: Blinken ( 3x pro S / 1 s ein )
Modus 12: Blinken ( 20 x pro S, 1 s ein )
Modus 13: Licht aus
- Dimmen: PWM-Frequenz 31k, maximale Helligkeit 97%, minimale Helligkeit 6%.
Achtung: angeschlossene LEDs / Led-Platinen dürfen keine weiteren elektronischen Komponenten enthalten ( nur reine LEDs )
vor dem Einschalten bitte die Stromversorgungskabel auf richtige Polung kontrollieren.

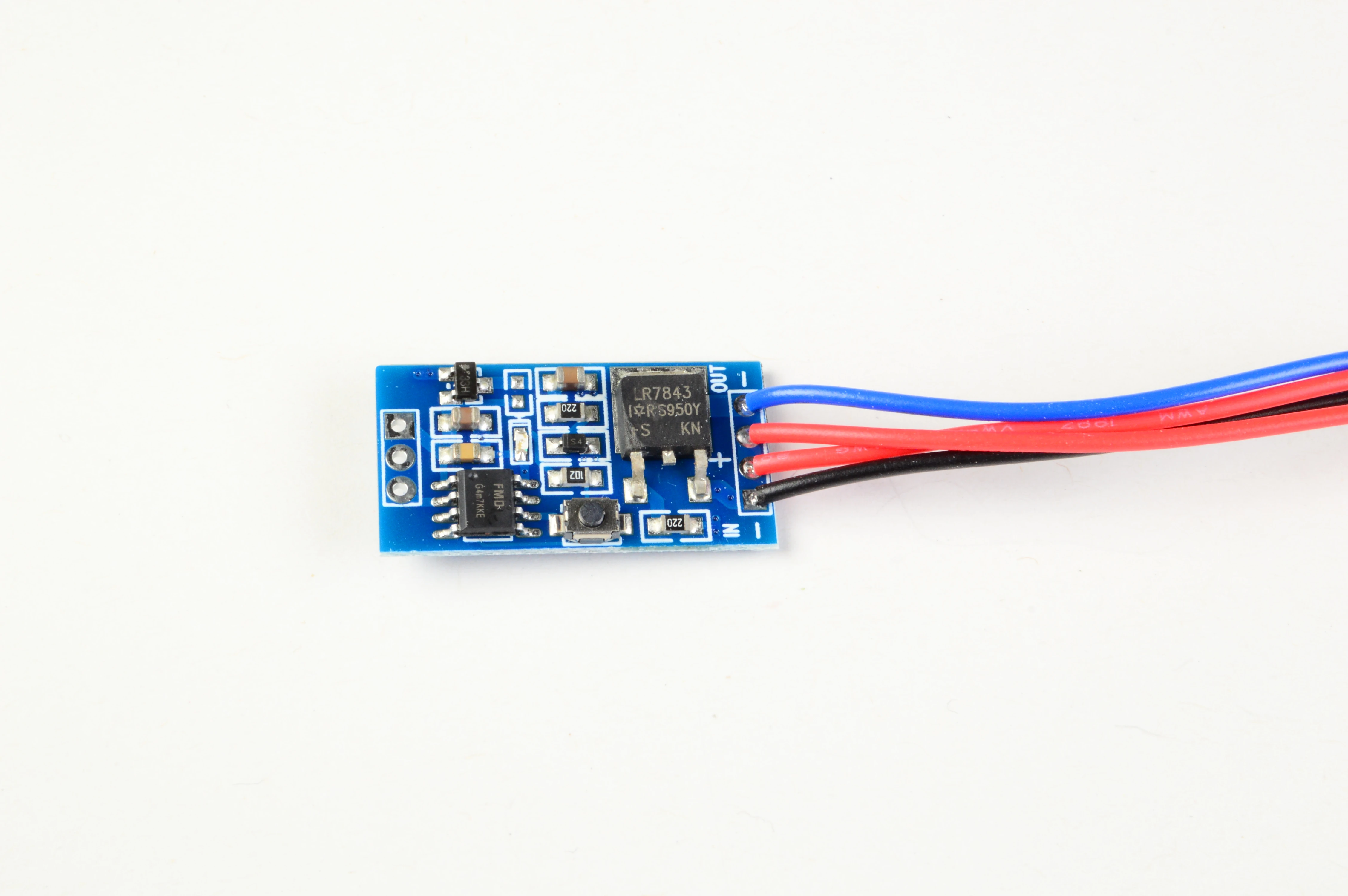

Die Beschriftung auf der Platine bedeuten: "IN " Versorgungsspannung, "OUT" Anschluss LEDs
Maße ca. 28 x 5 mm
.
